本章节内容是为评估板串口安装USB转串口驱动程序。驱动适用于CH340、CH341等USB转串口芯片。
USB转串口驱动安装
适用安装环境：Windows 7 64bit、Windows 10 64bit。
本文测试板卡为创龙科技SOM-TL64x核心板，它是一款基于TI Sitara系列AM64x双核ARM Cortex-A53 + 单/四核Cortex-R5F + 单核Cortex-M4F设计的多核工业级核心板，通过工业级B2B连接器引出5x TSN Ethernet、9x UART、2x CAN-FD、GPMC、PCIe/USB 3.1等接口。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。
用户使用核心板进行二次开发时，仅需专注上层运用，降低了开发难度和时间成本，可快速进行产品方案评估与技术预研。

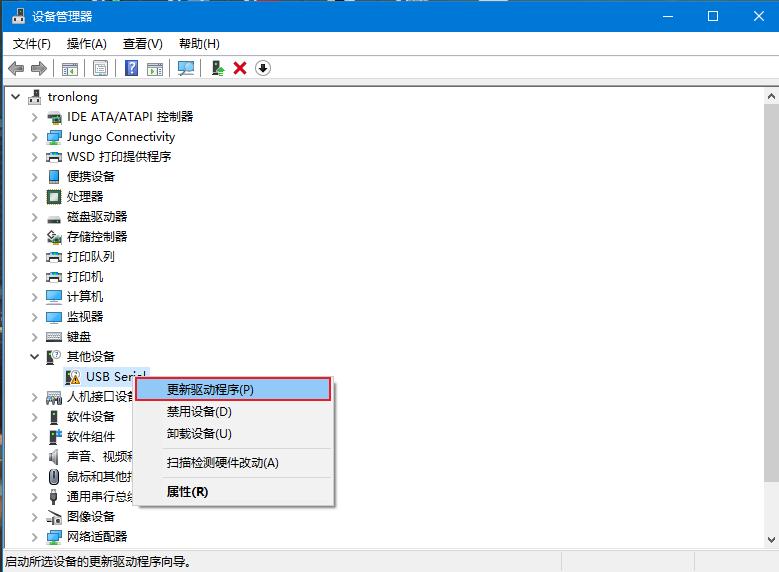

请通过Micro USB线将评估板的调试串口(USB TO UART0)与PC机USB接口相连，并打开PC设备管理器，找到USB Serial，右键选择“更新驱动程序(P)”，如下图所示。
图 1

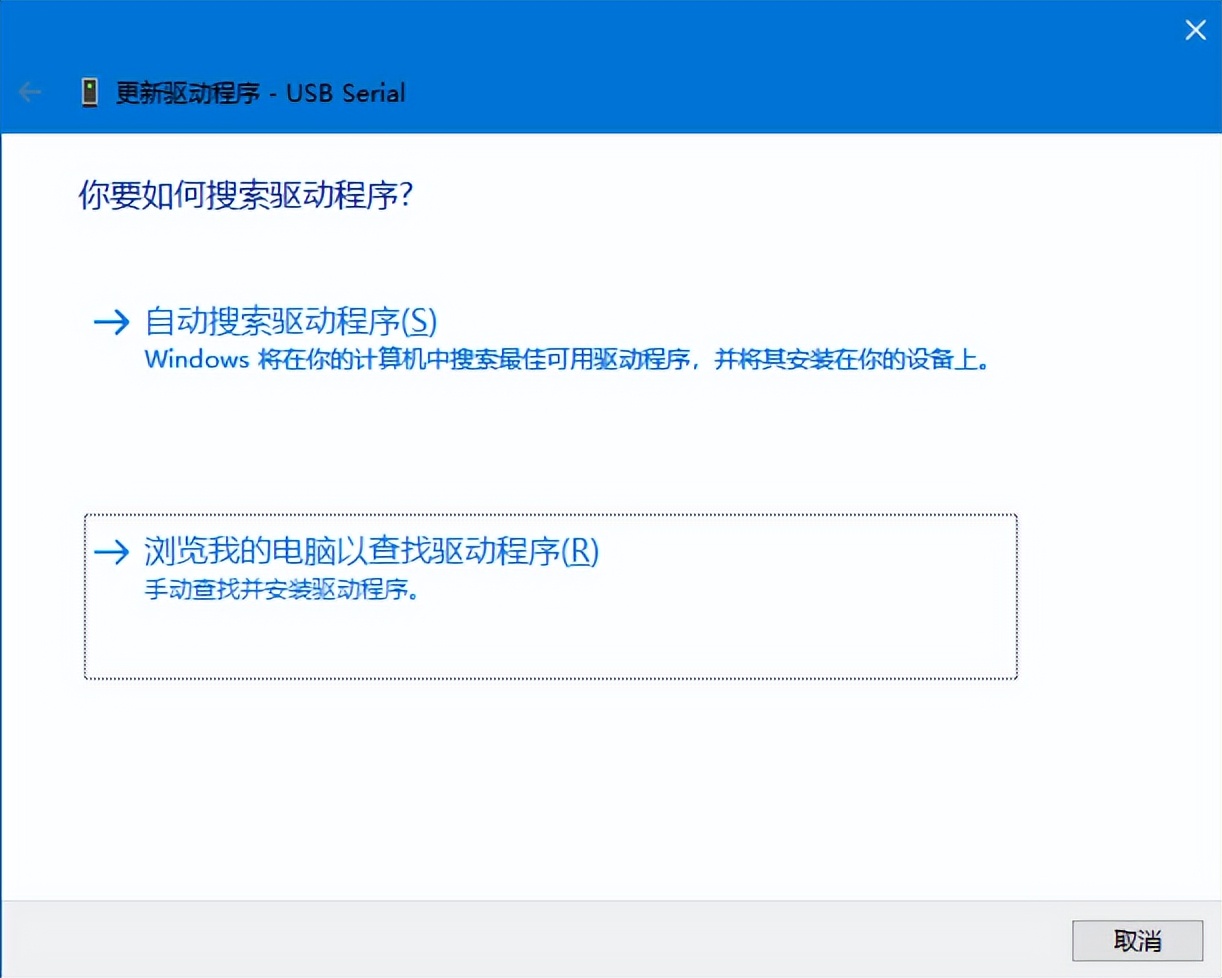

选择“浏览我的电脑以查找驱动程序(R)”，如下图所示。
图 2

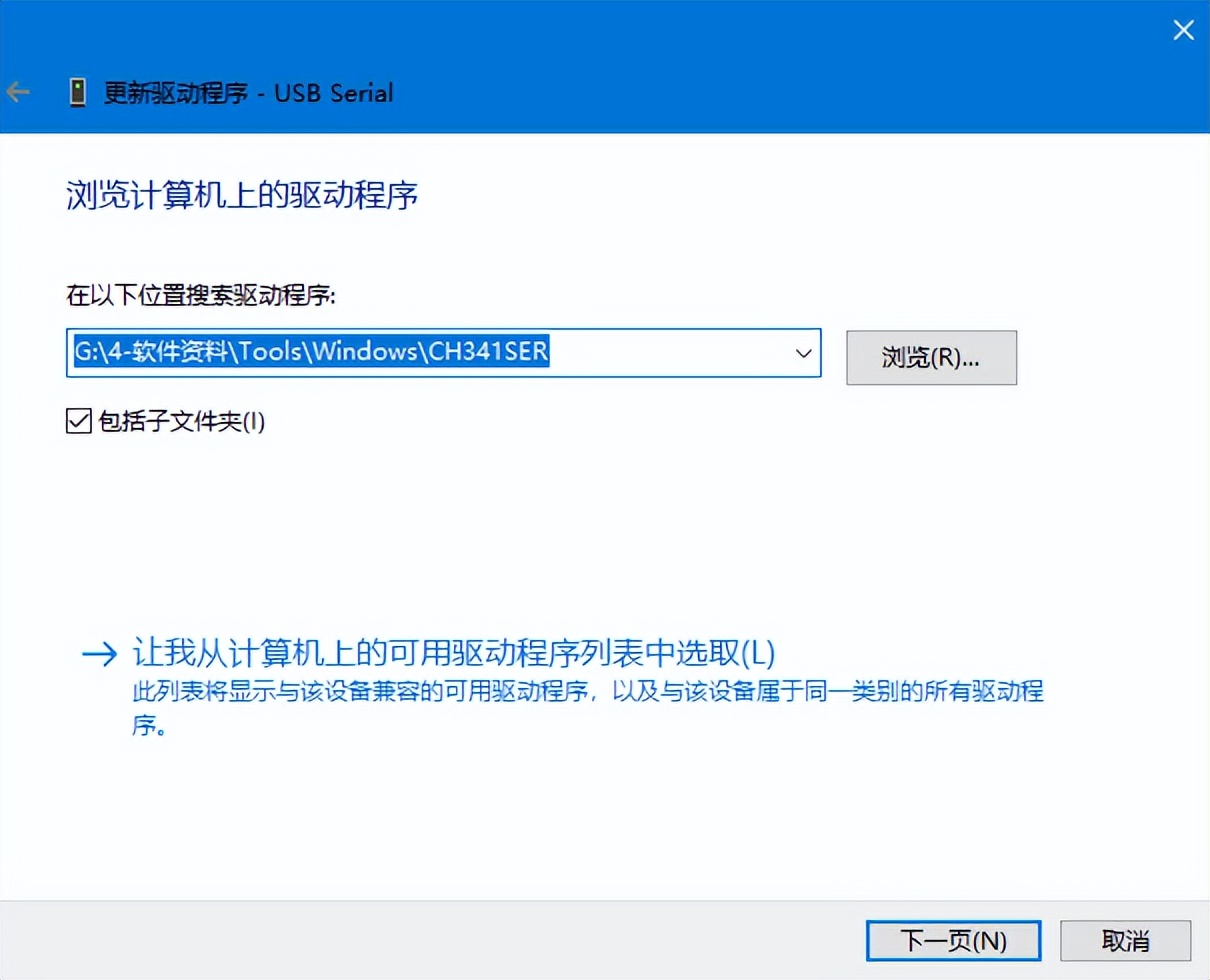

选择产品资料“4-软件资料\Tools\Windows\CH341SER.zip”解压后的文件夹路径，点击“下一步(N)”，如下图所示。
图 3

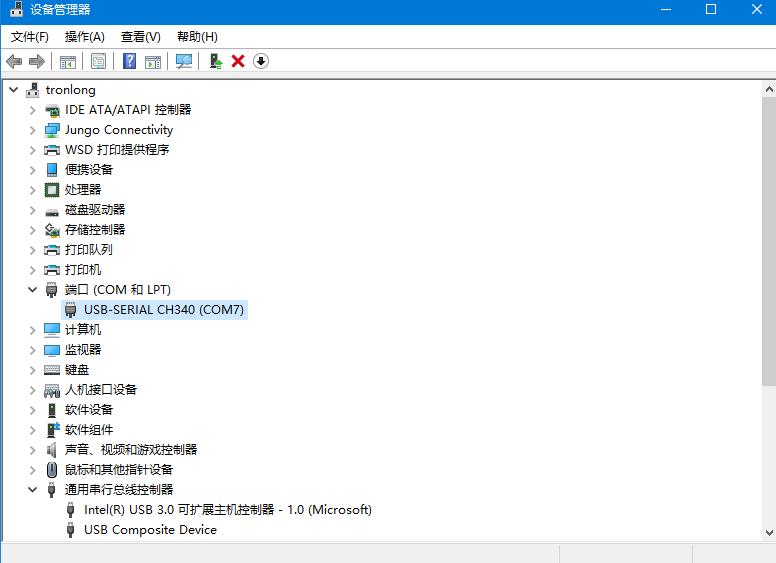

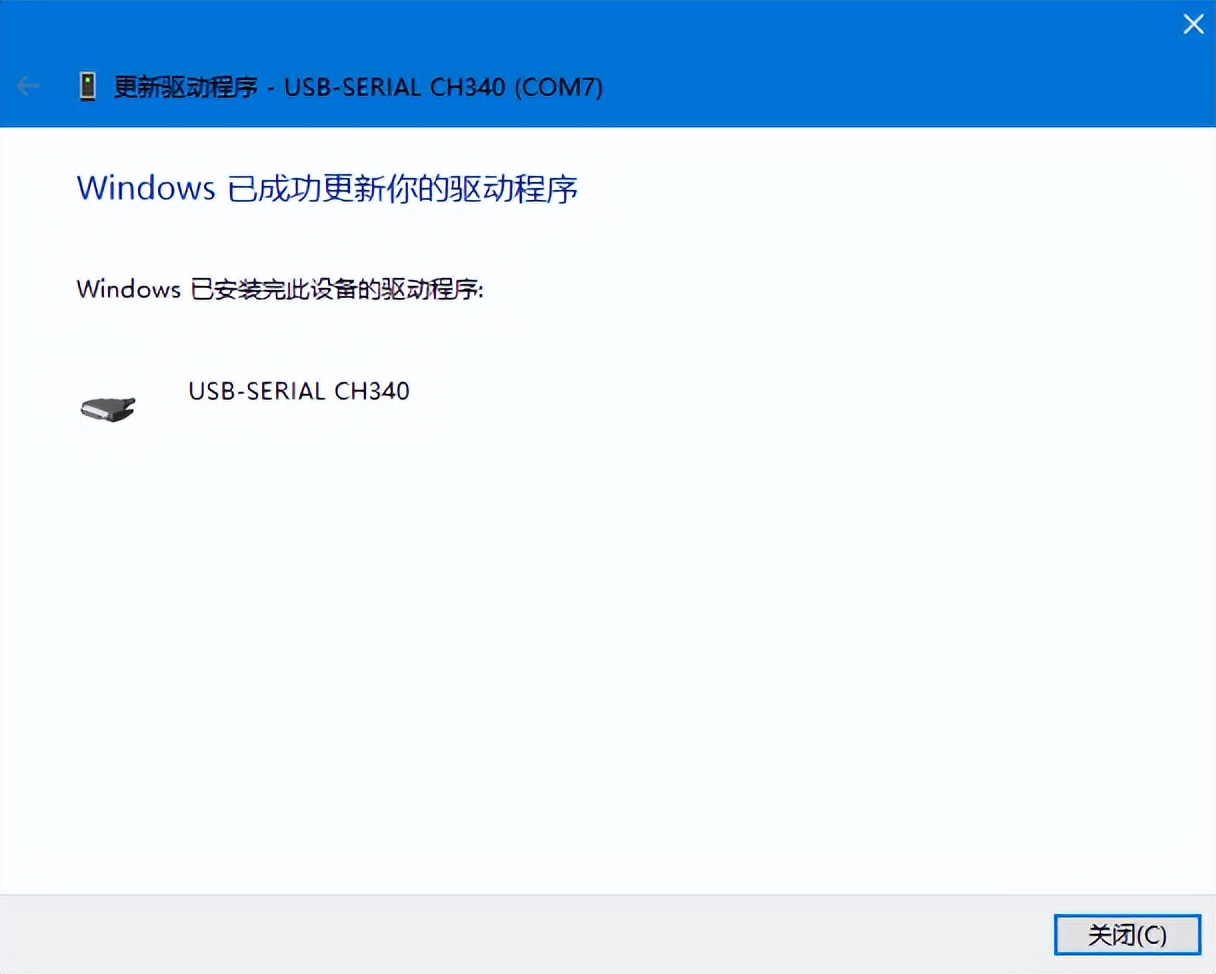

提示安装成功后，可在PC设备管理器中查看到USB转串口驱动，如下图所示。
图 4
图 5
如依然无法正常安装，可使用驱动精灵、鲁大师等第三方软件联网安装USB转串口驱动。如果驱动正常但连接依然失败，请检查USB连接线是否正常。
系统调试工具SecureCRT安装
本章节内容是为评估板安装系统调试工具软件SecureCRT。SecureCRT调试工具的主要用途是通过串口或网口对评估板系统信息进行查看、对评估板系统进行调试等。
适用安装环境：Windows 7 64bit、Windows 10 64bit。
安装软件
解压产品资料的“4-软件资料\Tools\Windows\VanDyke.SecureCRT.zip”压缩包。
64位计算机请双击安装解压目录中的"VanDyke.SecureCRT\x64\scrt725-x64_tt7z.com.exe"安装程序。
32位计算机请双击安装解压目录中的"VanDyke.SecureCRT\x86\scrt725-x86_tt7z.com.exe"安装程序。

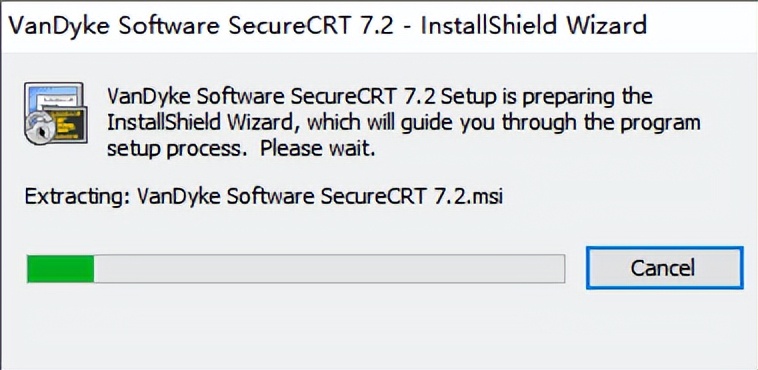

弹出如下解压进度条。
图 6

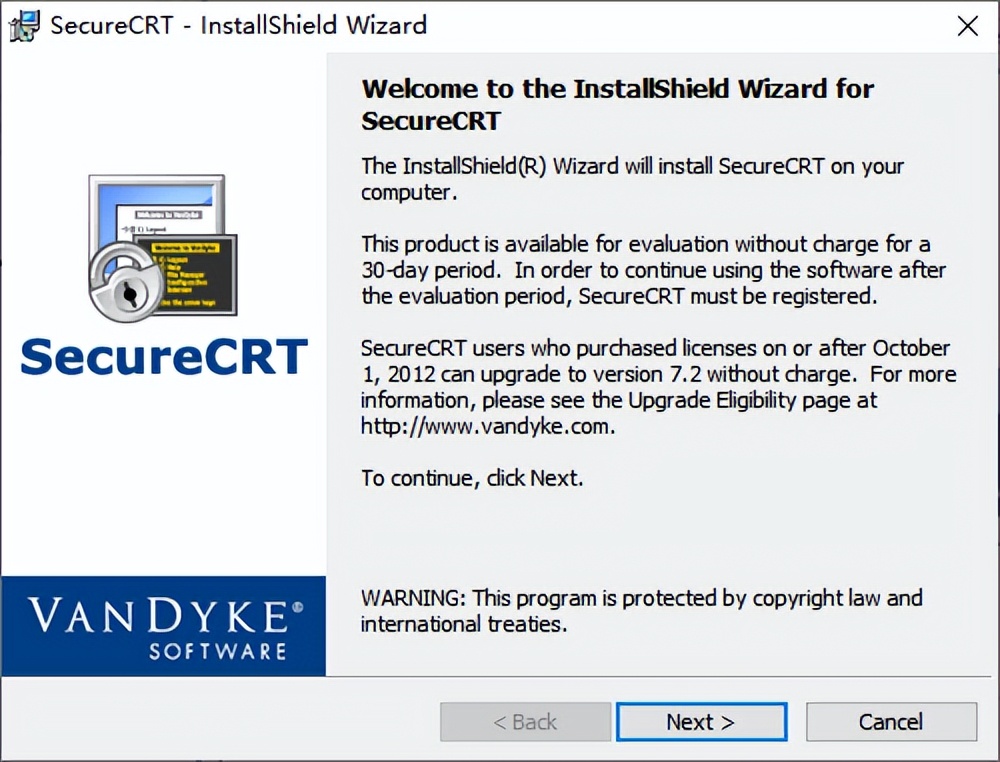

解压完成后，弹出如下安装界面。
图 7
点击Next，弹出如下对话框。
图 8

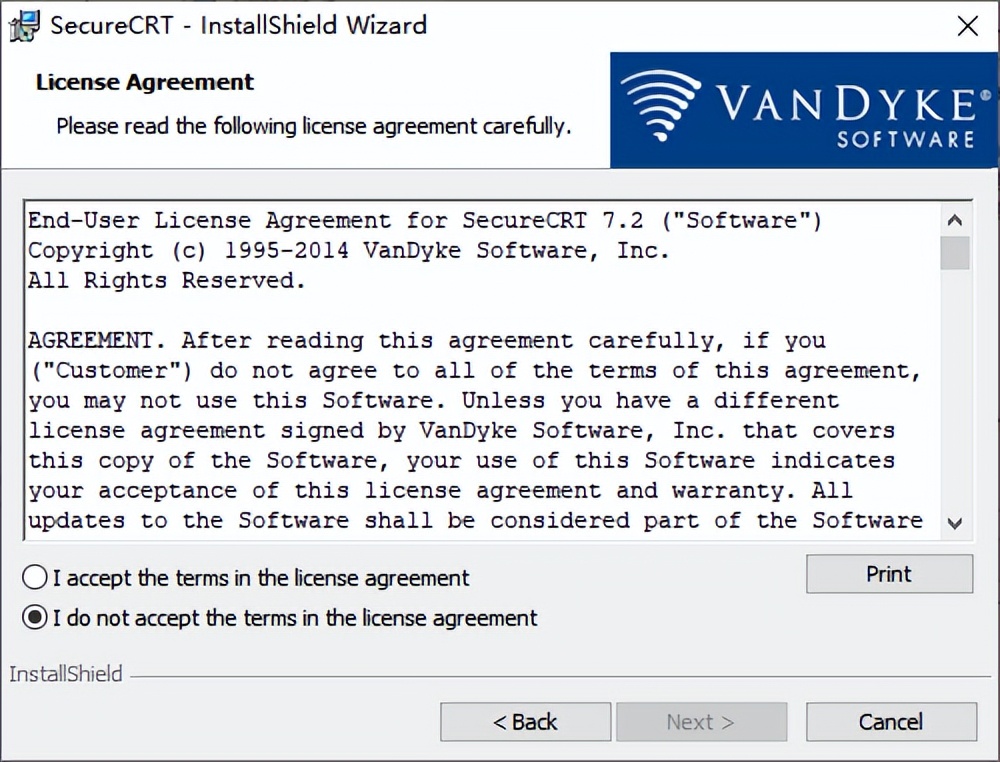

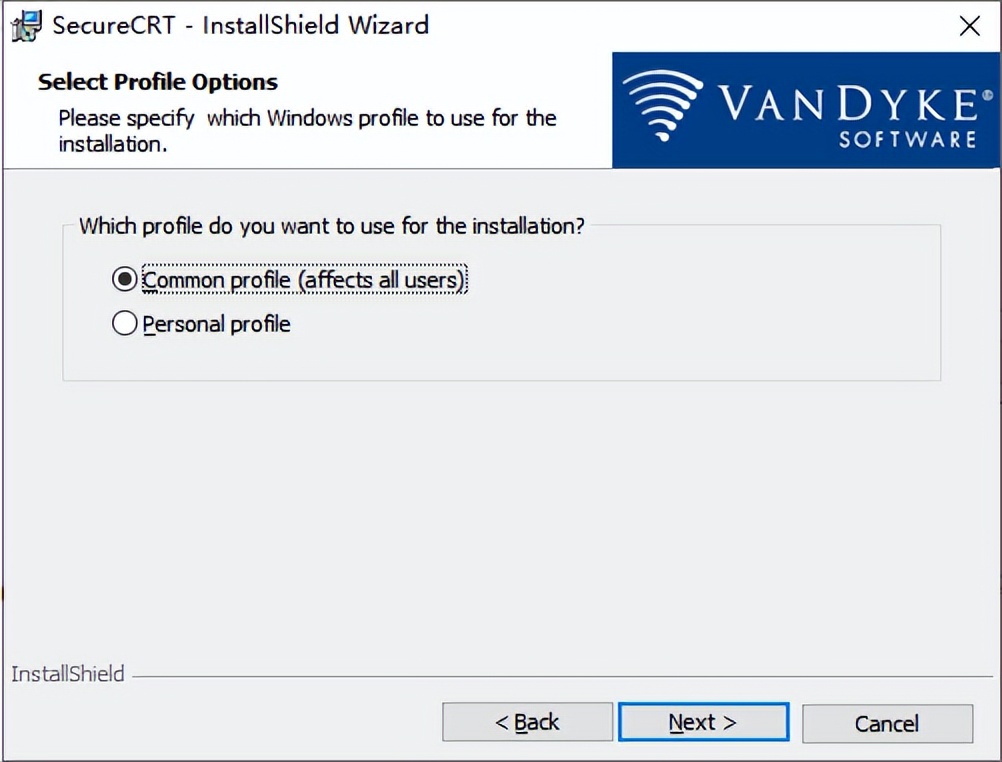

点击第一个"I accept the terms in the license agreement"选项，同意安装协议，然后点击Next，弹出如下对话框。
图 9
点击第一个"Common profile(affects all users)"选项，然后点击Next，弹出如下对话框。
图 10

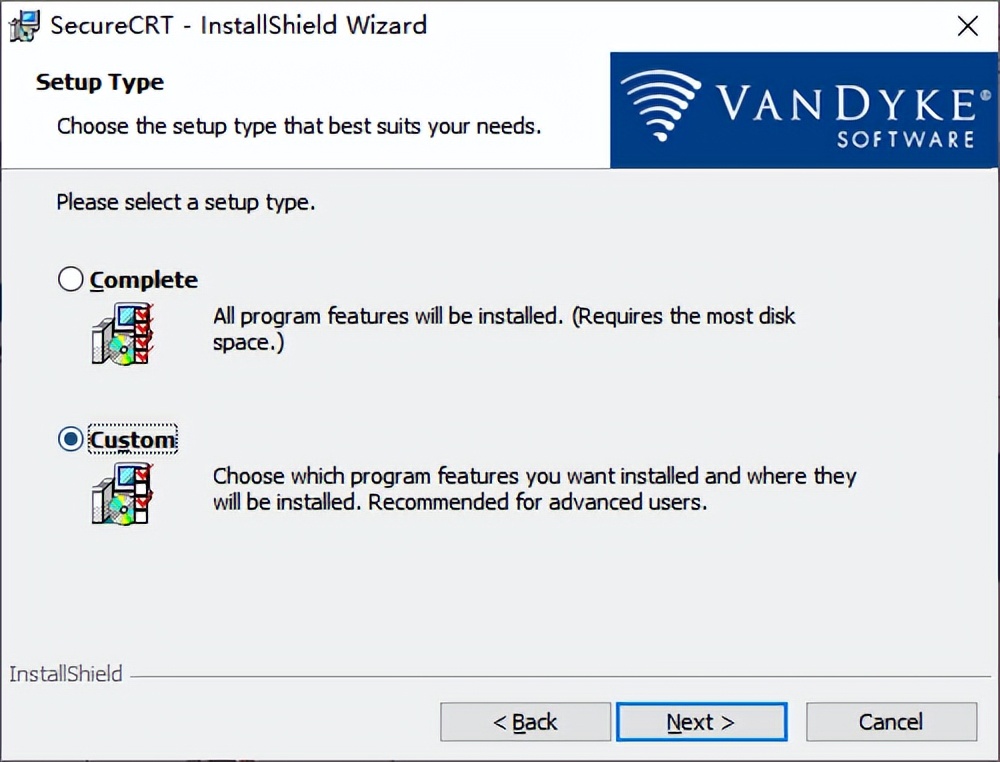

点击Custom选项，然后点击Next，弹出如下安装路径。
图 11
点击"Change…"选项，选择SecureCRT的安装路径（推荐使用英文安装路径），然后点击Next，弹出如下对话框。
图 12

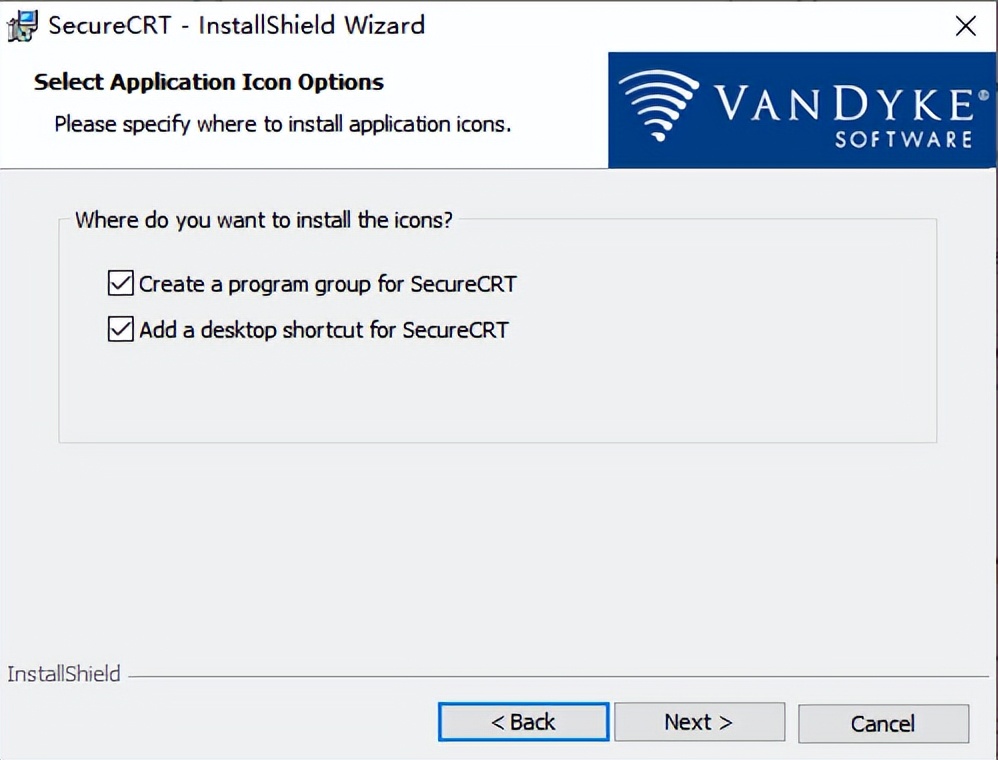

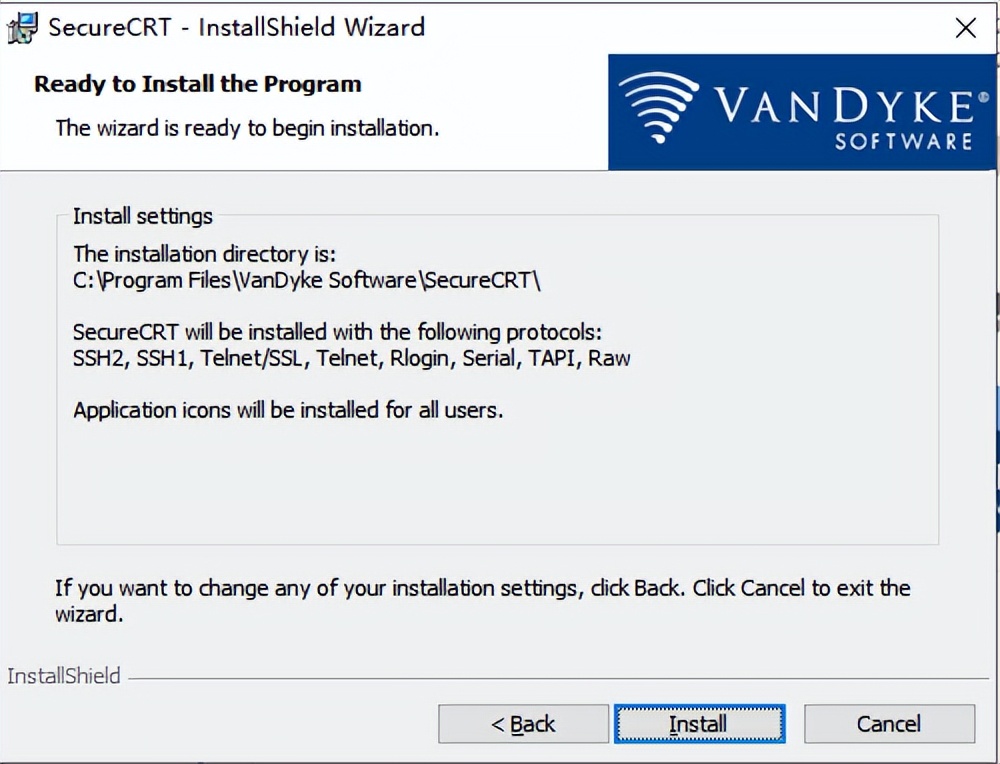

勾选"Create a program group for SecureCRT"、"Add a desktop shortcut for SecureCRT"选项，然后点击Next，弹出如下界面。
图 13

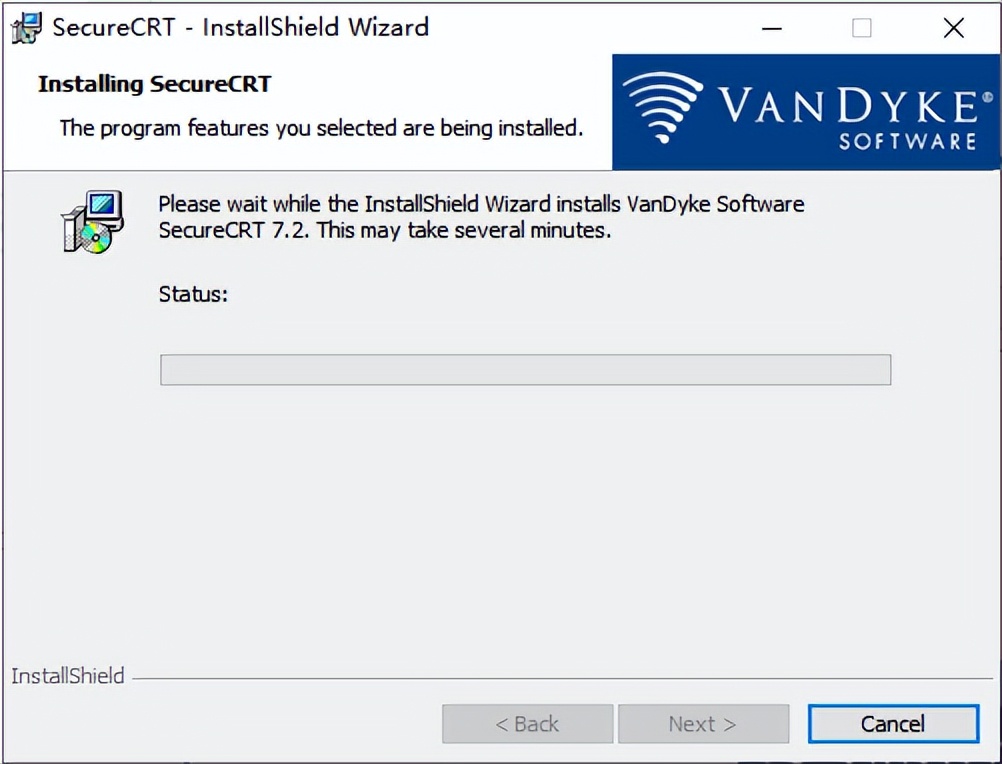

点击Install，弹出如下进度条。
图 14

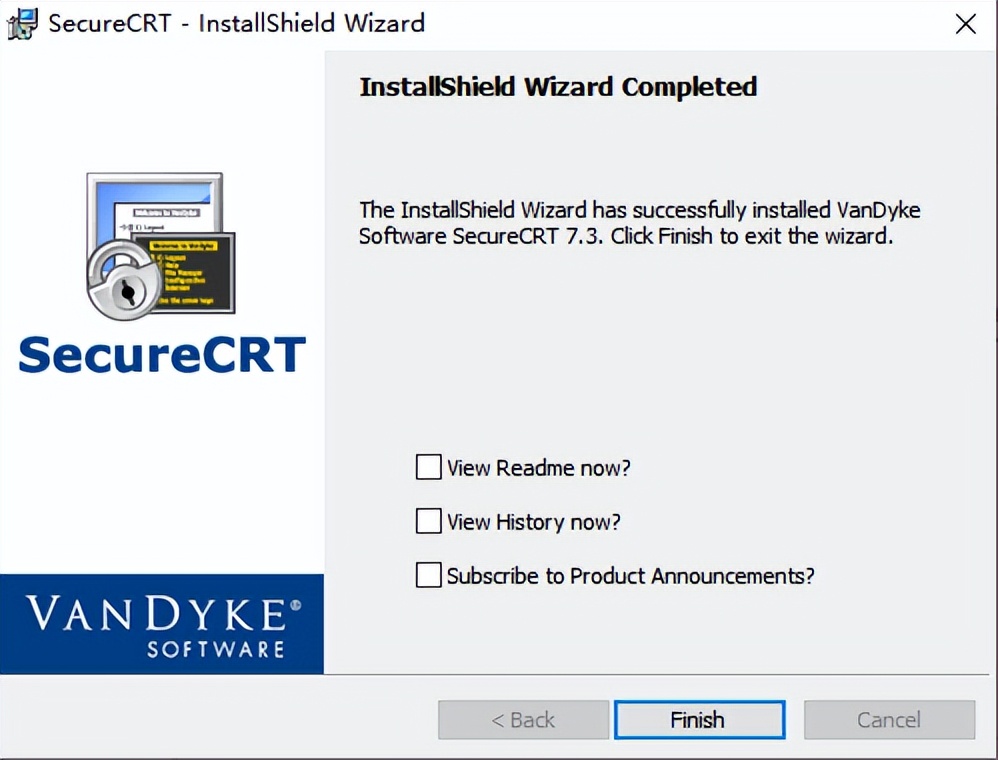

安装过程持续约1min，安装完成后弹出界面。
图 15
点击Finish即可完成安装。完成后，需输入License序列号方可正常使用，请自行购买License。
串口连接设置
如下步骤适用于串口调试方式。

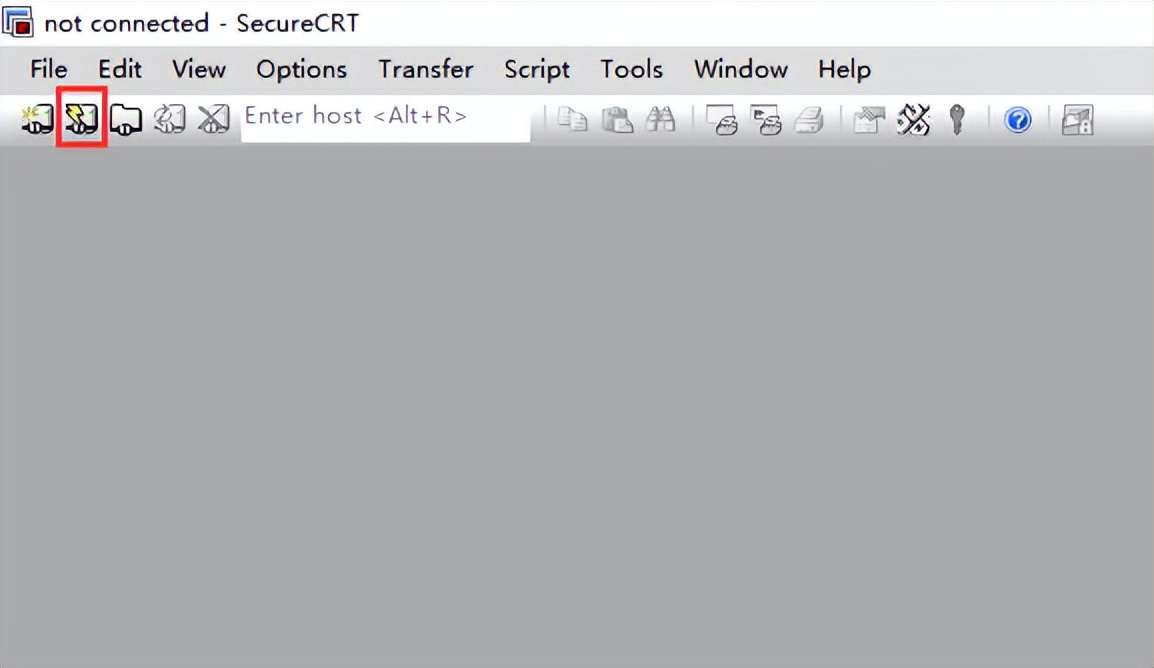

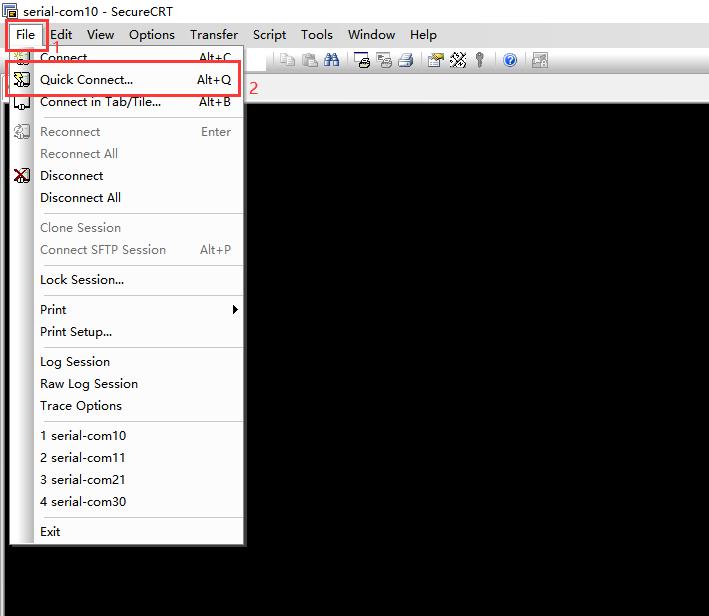

- 打开SecureCRT，点击"File -> Quick Connect…"，进入连接配置界面。或直接点击"Quick Connect"快捷按钮，如下图所示。
图 16
图 17

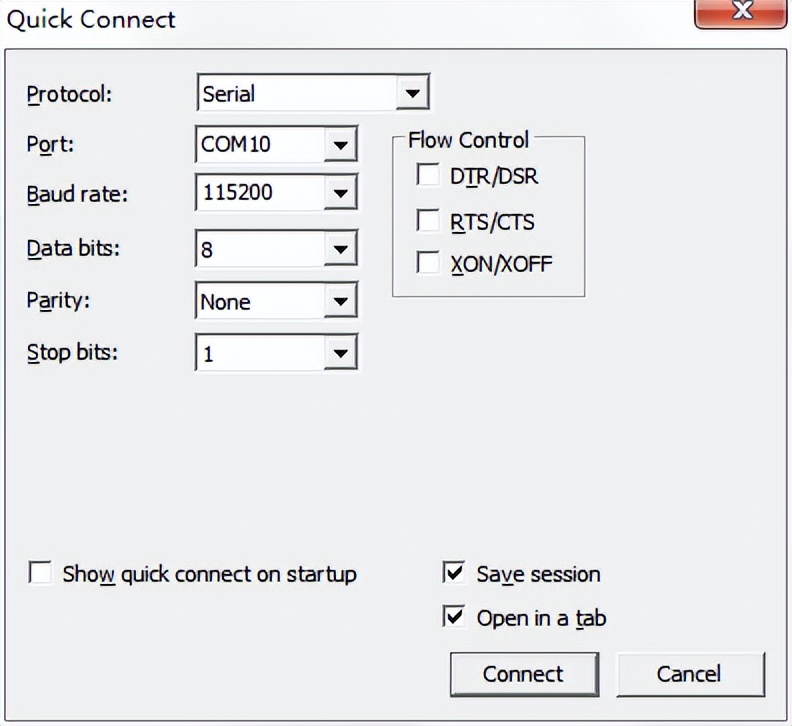

在弹出对话框中，配置串口连接方式。Protocol选择Serial，Port选择相应COM口，波特率为115200，其他参数默认不变，最后点击Connect连接，如下图所示。
备注：COM口编号需要在Windows设备管理器“端口（COM和LPT）”处查看。
图 18
网口连接设置
如下步骤适用于网口调试方式。
- 打开"Quick Connect"，参考上述“串口连接设置”相关步骤。

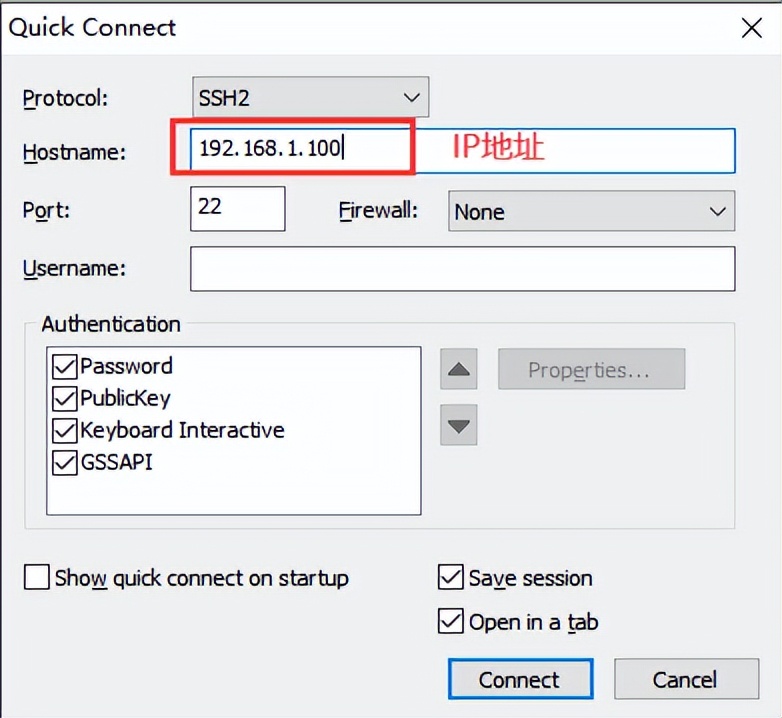

- 在弹出对话框中，配置网口连接方式。Protocol选择SSH2（SSH协议），Hostname后面方框填写评估板的IP地址，其他参数默认不变，最后点击Connect连接，如下图所示。
图 19
字符编码设置
为了保证系统调试工具支持中文显示，避免出现中文乱码，请进行如下字符编码设置。

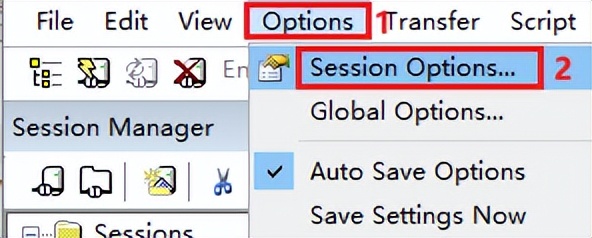

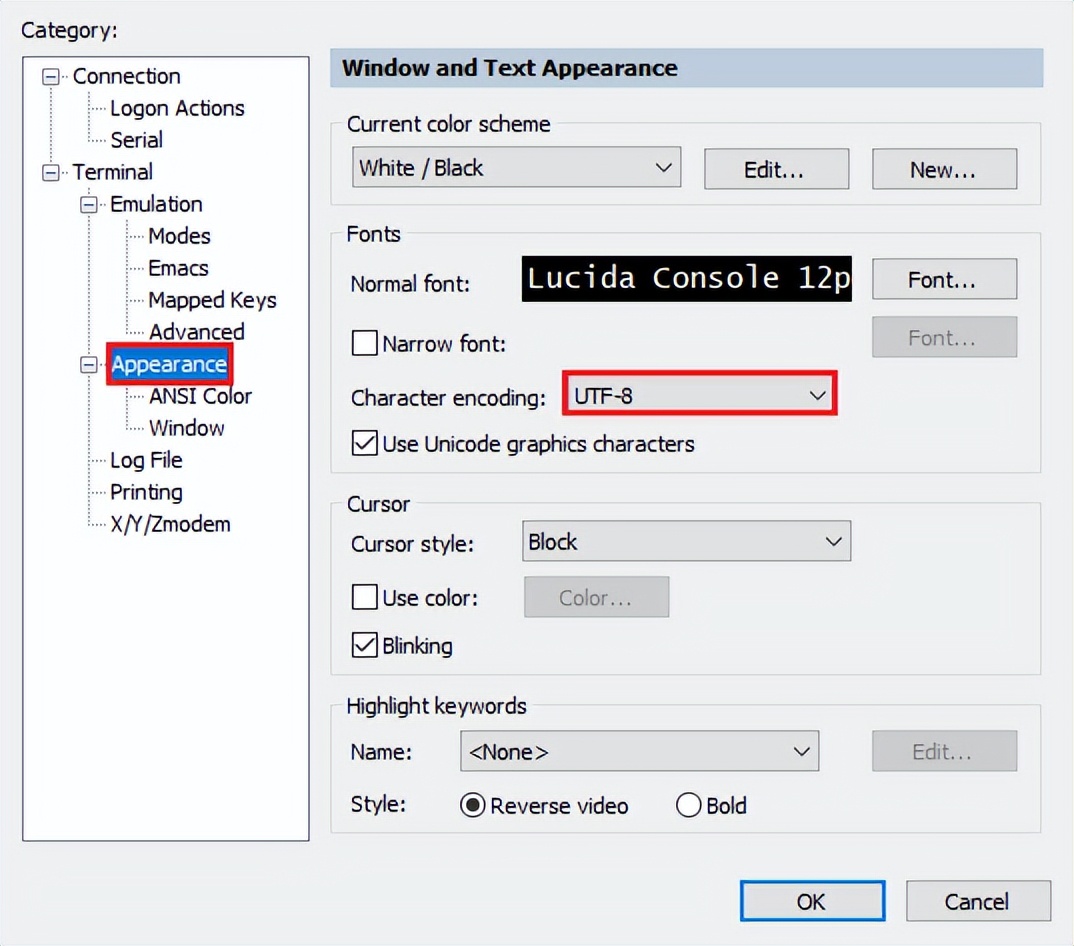

依次点击"Options -> Session Options… -> Appearance"，Character encoding选择UTF-8，点击OK保存即可。
图 20
图 21
系统启动信息(Log)保存
在调试过程中，经常需对系统启动信息(Log)进行保存。

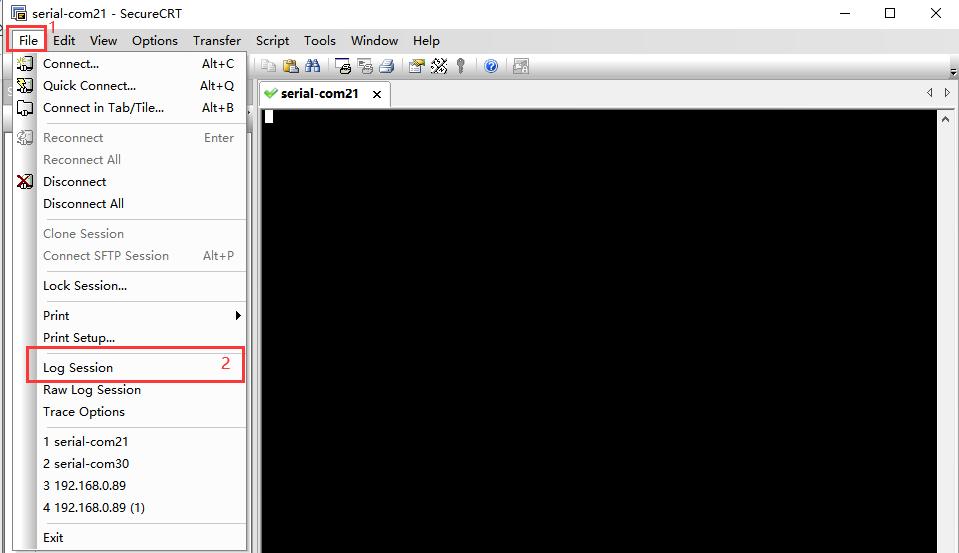

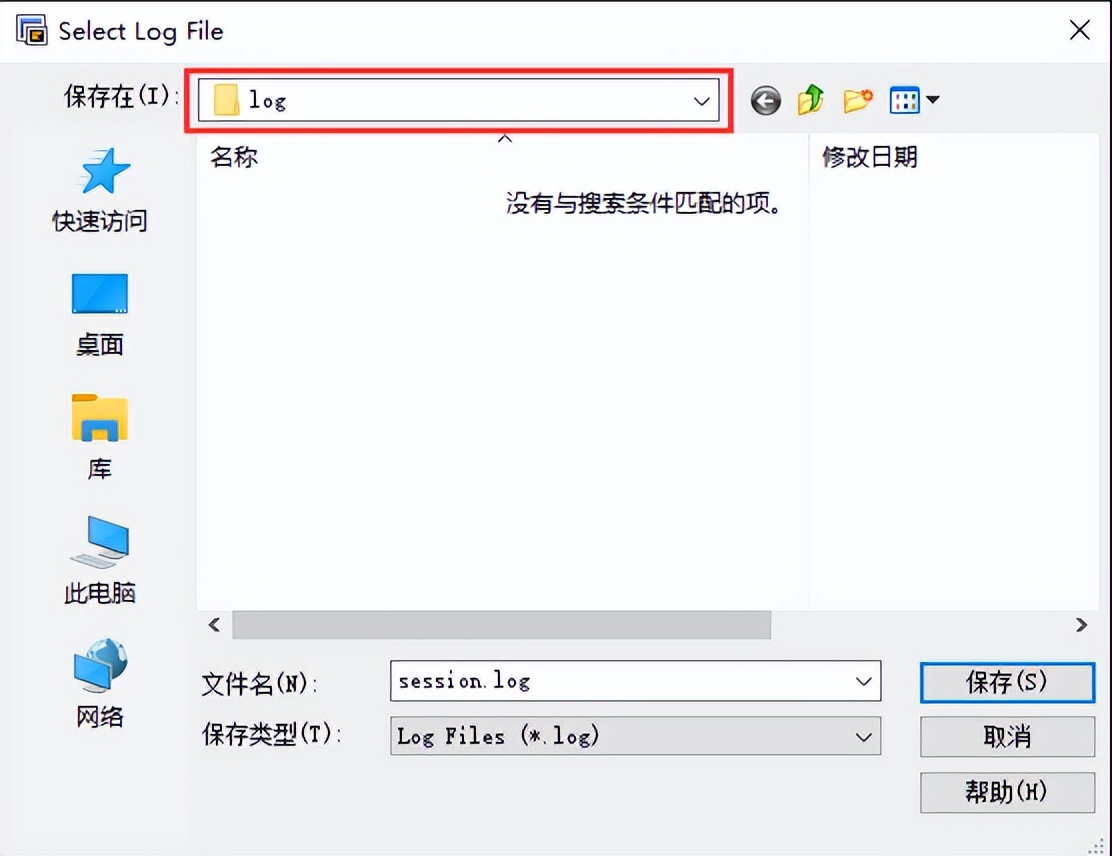

系统调试工具连接设置完成后，点击"File -> Log Session"，进入Log保存配置界面，选择Log保存路径后点击“保存”，如下图所示。
图 22
图 23

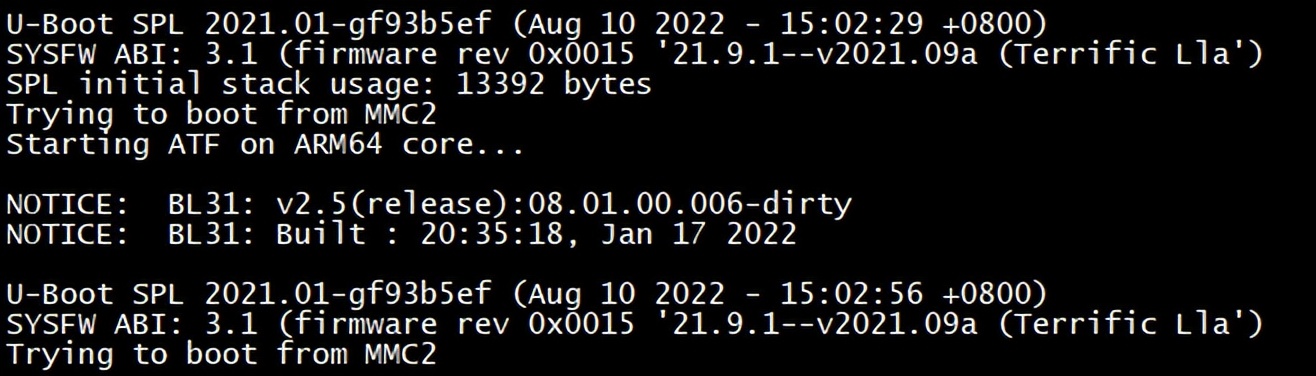

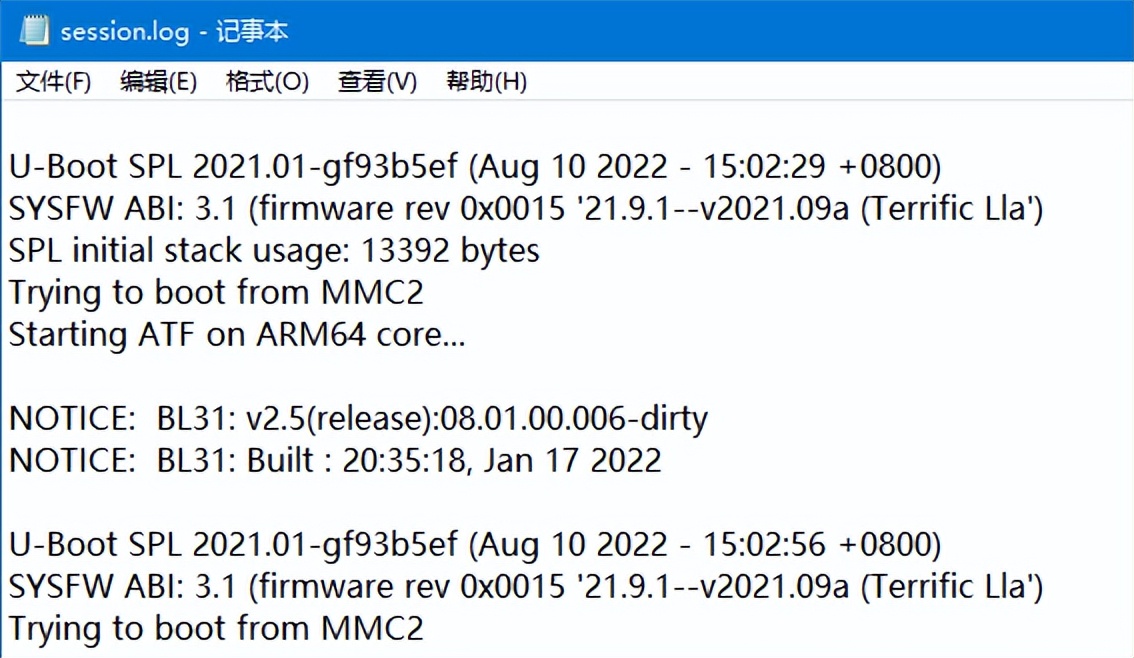

当系统启动完成后，Log将自动保存在对应的log文件中，内容类似下图所示。
图 24
图 25
CAN调试工具GCAN Tools安装
本章节内容是为评估板安装CAN接口调试工具GCAN Tools。CAN接口调试工具的主要用途是查看CAN接口相关打印信息。
适用安装环境：Windows 7 64bit、Windows 10 64bit。
USB转CAN驱动安装

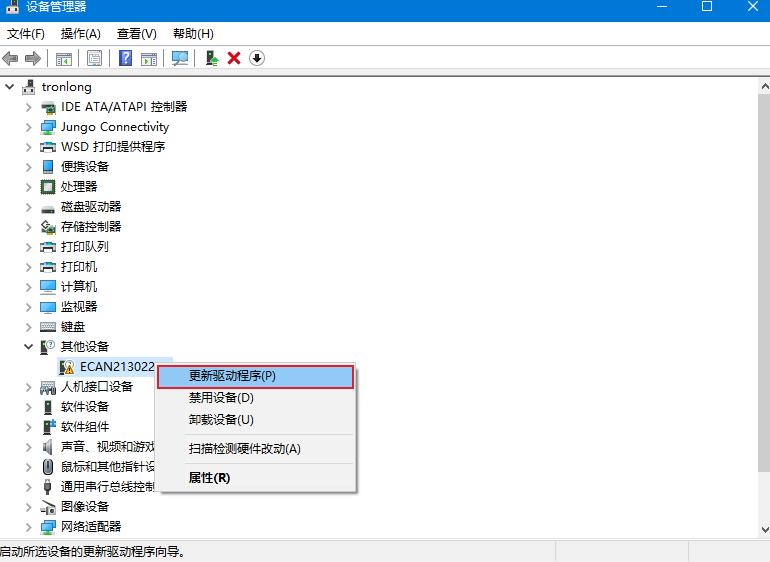

请将USB-CAN分析仪（型号：广成科技USBCAN-II FD）接入PC机USB接口，打开PC设备管理器，右键点击CAN驱动程序，弹出菜单中选择“属性(R)”选项。
图 26
打开“更新驱动程序”对话框，选择“浏览我的电脑以查找驱动程序(R)”选项。
图 27
点击“浏览(R)…”选项，选择USB转CAN驱动程序所在路径。USB转CAN驱动程序存放于产品资料的“4-软件资料\Tools\Windows\GCAN Tools调试分析软件\Driver\”目录下。确认完毕后点击“下一步(N)”进行安装。
图 28

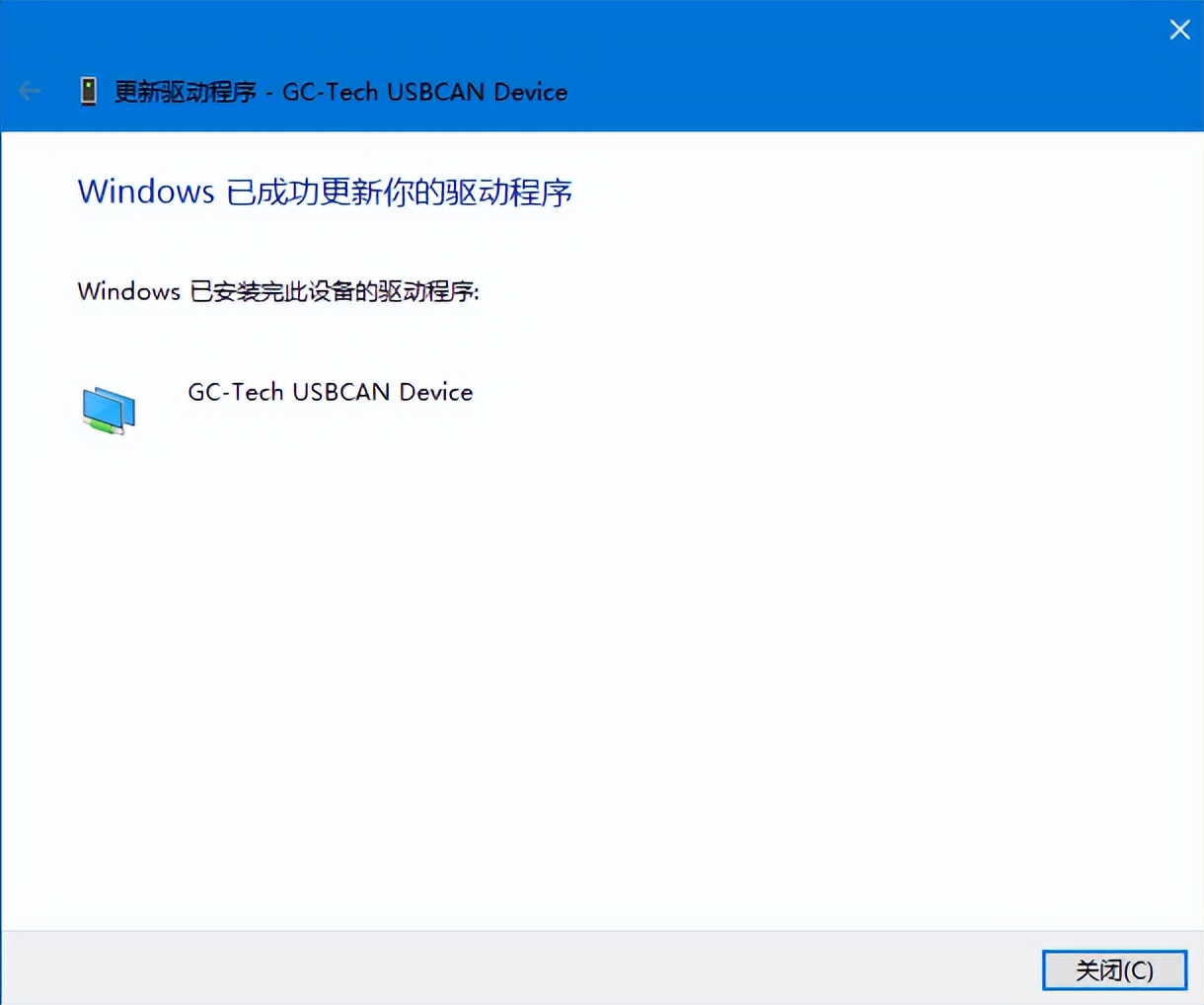

成功安装USB-CAN驱动程序后，弹出对话框如下图所示。
图 29
重新打开PC设备管理器，即可查看到成功安装的USB转CAN驱动程序，如下图所示。
图 30
CAN调试工具GCAN Tools安装

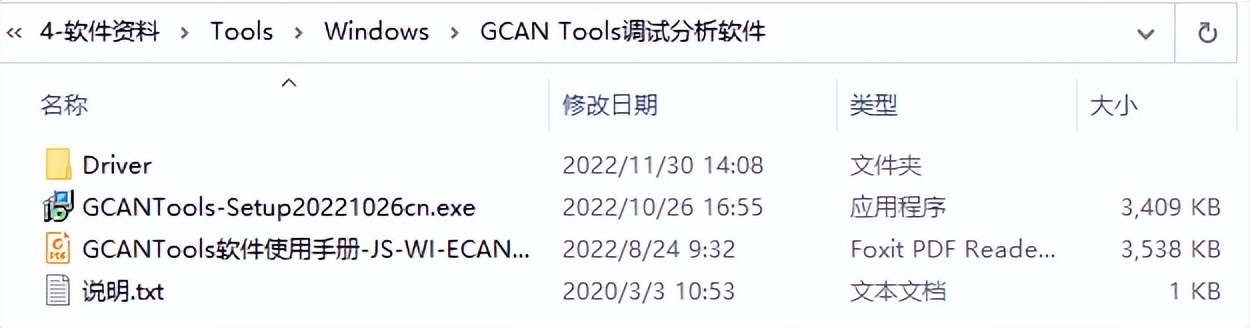

双击产品资料“4-软件资料\Tools\Windows\GCAN Tools调试分析软件\GCANTools-Setup20221026cn.exe”文件，安装CAN接口调试工具GCAN Tools。
图 31

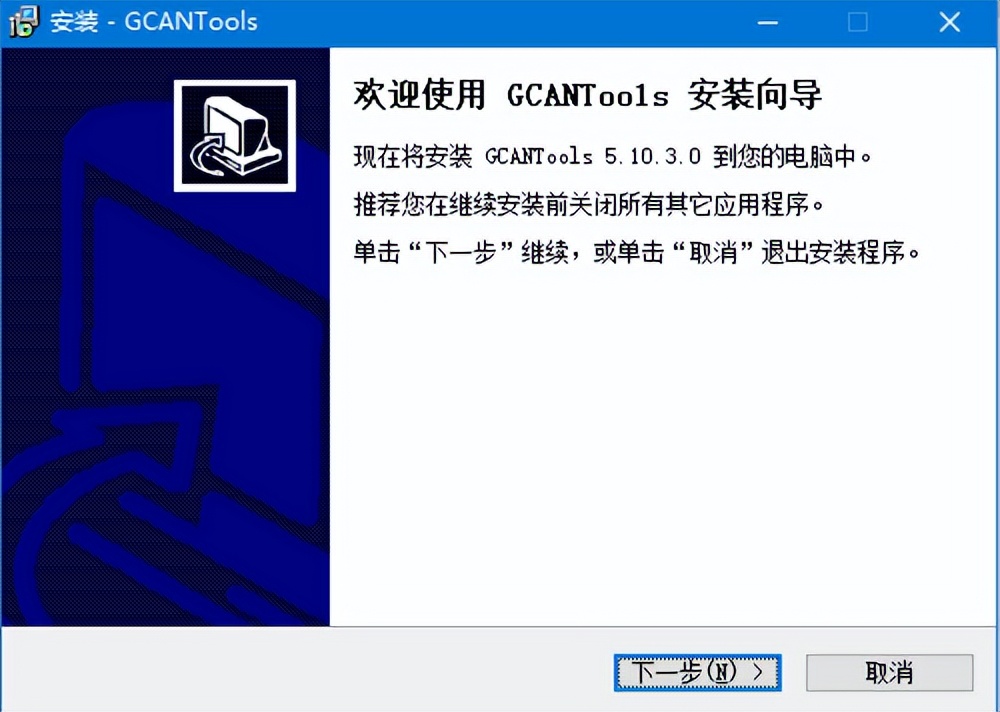

弹出安装向导，如下图所示。点击“下一步(N)”继续安装程序。
图 32

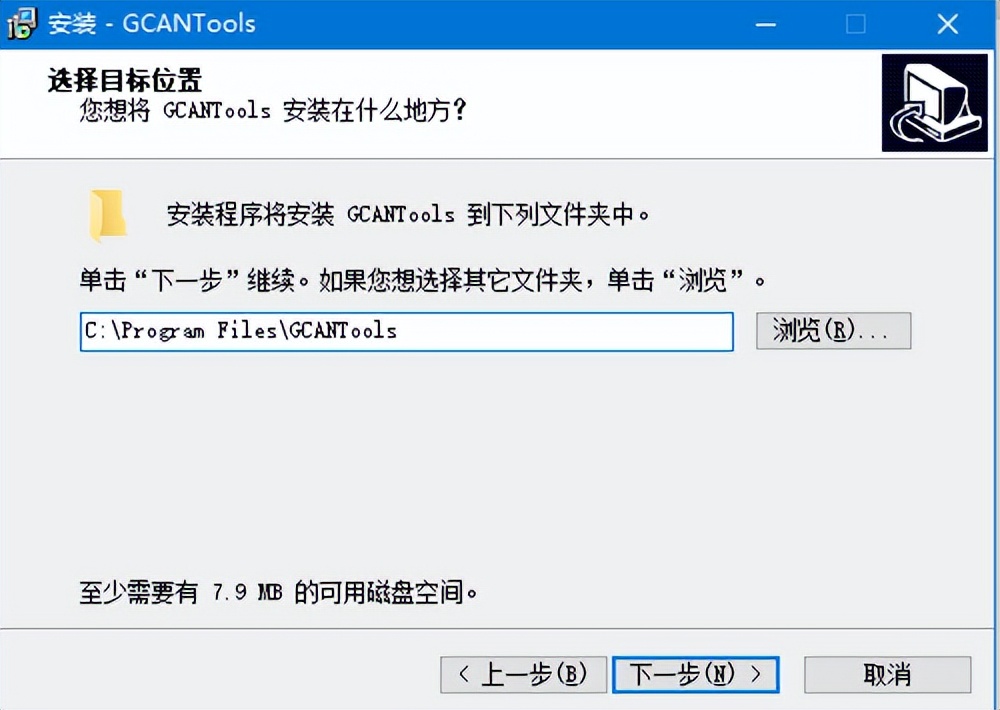

在弹出对话框中选择软件安装路径，如下图所示。默认安装在C盘目录下，点击“下一步(N)”。
图 33

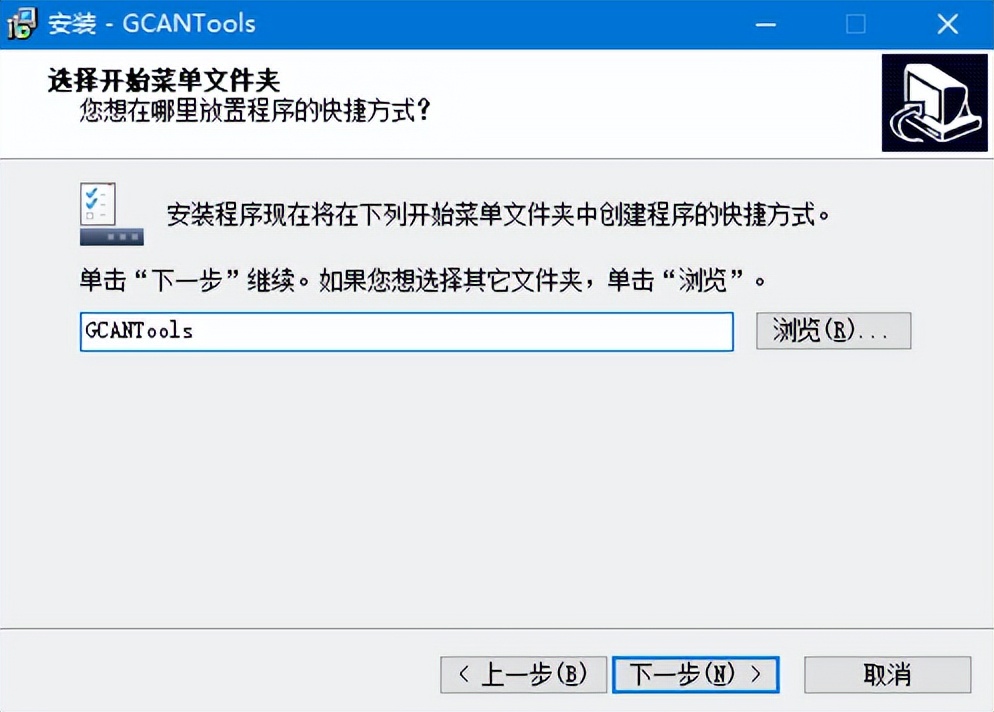

弹出如下界面创建快捷方式，点击“下一步(N)”。
图 34

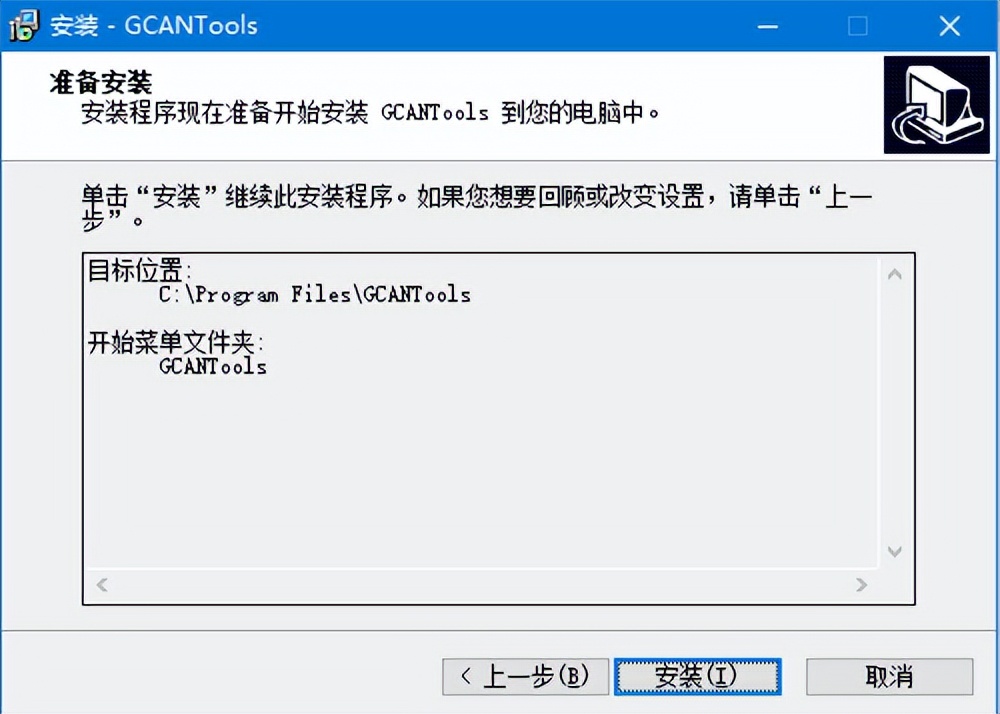

进入如下安装界面，点击“安装(I)”。
图 35
弹出如下界面，点击“下一步(N)”开始安装，如下图所示。
图 36

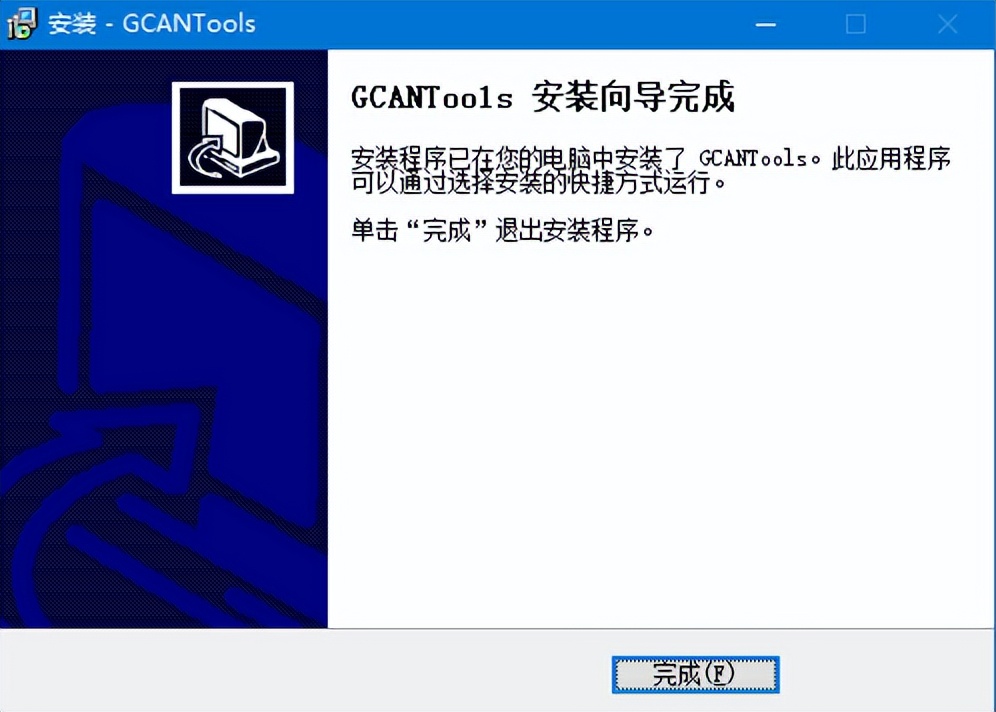

弹出如下界面，点击“完成”，如下图所示。然后退出安装向导，安装完成。
图 37
图 38
